EASYCONNECT® supera con éxito la prueba sísmica según IEC 60980
En entornos donde la fiabilidad es crítica —como plantas nucleares, centros de datos o instalaciones hospitalarias— la resistencia de los sistemas de soporte de cableado frente a eventos sísmicos no es negociable. En Valdinox, conscientes de esta exigencia, hemos sometido nuestro sistema de bandejas portacables EASYCONNECT® a una prueba de calificación sísmica bajo los estándares internacionales más rigurosos.
Ensayo sísmico certificado para infraestructuras críticas
La prueba se ha realizado conforme a tres normativas clave para la validación de componentes eléctricos y mecánicos frente a condiciones sísmicas extremas:
- IEC 60980, específica para equipos eléctricos en instalaciones nucleares.
- EN 60068, que regula los ensayos de vibración ambiental.
- RCC-E, reglamento francés para la cualificación de equipos en centrales nucleares.
Estas certificaciones garantizan que EASYCONNECT® está preparado para su uso en proyectos donde la continuidad operativa y la integridad estructural deben mantenerse incluso durante un terremoto severo.
Configuración del montaje y condiciones de carga
Durante el ensayo, se instaló un conjunto compuesto por ocho secciones de bandeja por lado, distribuidas en cuatro niveles, con una longitud de 3 metros por tramo. El sistema se montó sobre dos perfiles verticales con una separación de 2 metros entre puntos de anclaje.
Se aplicó una carga uniforme de 20 kg por metro lineal, lo que equivale a un total de 960 kg sobre toda la estructura, reproduciendo condiciones reales de uso.
Desarrollo del test sísmico
El ensayo constó de dos fases diferenciadas. En la primera, se realizaron pruebas de búsqueda de frecuencia de resonancia en los tres ejes espaciales (X, Y y Z), con una amplitud de 0,2 g (2 m/s²) y una banda de frecuencias de 1 a 55 Hz. El objetivo fue identificar posibles puntos críticos de vibración que pudieran comprometer la estabilidad del sistema.

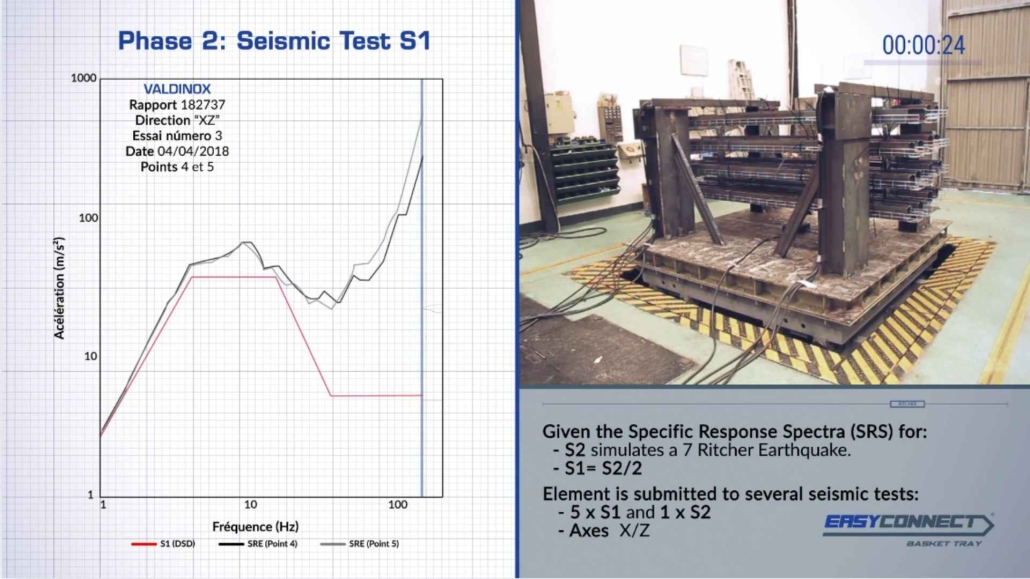

En la segunda fase, se sometió el conjunto a varios test sísmicos específicos (S1 y S2), de acuerdo con espectros de respuesta definidos. La prueba S2 simuló un terremoto de intensidad 7 en la escala de Richter, lo que equivale a un grado IX en la escala Mercalli, considerado como un evento sísmico severo. El sistema fue ensayado en los ejes X y Z, con cinco repeticiones de la prueba S1 y una de la S2.
Resultados
Tras todas las pruebas, el sistema EASYCONNECT® mantuvo su integridad estructural, sin registrar deformaciones, desprendimientos ni fallos mecánicos. Este comportamiento confirma su idoneidad para soportar solicitaciones dinámicas extremas y refuerza su posición como una solución de referencia para instalaciones de alta criticidad.
Con esta prueba, EASYCONNECT® consolida su valor añadido como sistema de fijación rápida que no solo destaca por su facilidad de instalación, sino también por su resistencia estructural frente a escenarios extremos.
¿Quieres ver la prueba en acción? En este vídeo puedes comprobar cómo responde el sistema en una prueba sísmica real.
